本產品量程極為寬廣，最低可測亮度低至0.0005cd/m2,可用于評價體現黑畫面品質的超高對比度；

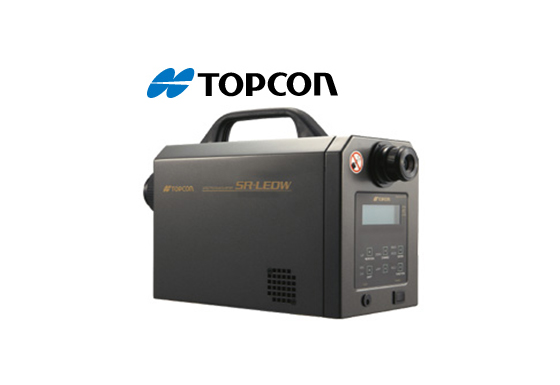

最高可測亮度高達5,000,000cd/m2,適用于評價超高亮度級LED的光學特性，是目前行業內的領先產品，同時也是拓普康SR系列產品中的旗艦機型。
您若對該產品感興趣，歡迎通過電話或微信公眾號進行進一步溝通、查詢！
本產品量程極為寬廣，最低可測亮度低至0.0005cd/m2,可用于評價體現黑畫面品質的超高對比度；
最高可測亮度高達5,000,000cd/m2,適用于評價超高亮度級LED的光學特性，是目前行業內的領先產品，同時也是拓普康SR系列產品中的旗艦機型。
通過最新搭載的FIX模式，實現了測定條件的自動化功能，從而大幅縮短了測定同一樣品時的連續測定時間。
本產品，不僅僅可應用于目前在市場上急劇擴張的LED背光模組的設計與研發，同樣適用于生產流水線上的高效率、高精度管理。
- 量程特別寬廣，寬至0.0005～5,000,000cd/m2。
- 搭載FIX模式，可大幅縮短生產線上的連續測定時間(和本公司原有產品比較，可縮短1/2時間)
- 提升了靈敏度的均衡性能，從而能輕松測定LED芯片。
- 裝上照度接口（選配件）后，還能夠測定照度。
- LED背光、LED照明器具的亮度?色度，以及色溫度特性，顯色性評價。
- LCD、OLED等，顯示器的亮度?色度，色溫度特性等所有光學特性評價指標。
- 車載頭燈、尾燈等、LED照明器具的亮度?色度的高精度測定。
- 作為光學特性評價探頭，搭載于各類自動測量機臺上。
| 光亮采集 | 電子冷卻型線性陣列傳感器 |
|---|---|
| 波長分散原理 | 衍射光柵 |
| 光學系統 | 對物鏡 : f= 82mm F2.5, 目鏡 : 觀測視野 5° |
| 測定角 | 2°/1°/0.2°/0.1° selectable (電動切換式) |
| 測定距離 | 350mm - ∞ (從物鏡金屬件前開始的距離) |
| 光譜波寬 | 5 - 8nm *半波寬 |
| 波長精度 | ±0.3nm *Hg 光譜線上 |
| 測定波長范圍 | 380 - 780nm |
| 波長分解 | 1nm |
| 測定模式 | 自動/手動(積分時間/頻率) / 外部垂直同步信號輸入 |
| 測定內容 | 分光輻射亮度 : W?sr-1?m-2?nm-1 |
| 演算內容 |
輻射亮度 Le : W?sr-1?m-2, 亮度 Lv : cd?m-2, |
|
亮度測定范圍(*1)(*2) |
2.0°: 0.0005 - 1,500,000, 1.0°: 0.0015 - 4,500,000 |
| 亮度精度(*1) | ±2% 以內 |
| 色度精度(*1) | ±0.002 |
| 重復精度: 亮度(*3) |
1.5% : 0.0005 - 0.005cd/m2 |
| 重復精度: 色度(*4) |
0.005 : 0.0005 - 0.005cd/m2 |
| 偏光特性 | 亮度 1％ 以下, 分光輻射亮度 2％ 以下 (400 - 780nm) |
| 測定時間(*5) | NORMAL 模式: 約 1 - 248秒, HIGH SPEED 模式: 約 1 - 17秒 |
| 界面 | USB2.0/RS-232C |
| 電源 | 專用AC電源適配器 AC100V-240V, 50/60Hz, DC12V36W |
| 功率 | about 36W |
| 使用條件 | 溫度: 5 - 30℃, 濕度: 80%RH 以下 (且無凝露) |
| 外形尺寸 (W×D×H) | 150×406×239mm |
| 質量 | 5.5kg |
(*1) : 針對標準A光源
(*2) : NORMAL SPEED模式測定時的測定范圍
(*3) : 測定角2°、連續測量10次2σ，NORMAL SPEED模式
(*4) : 測定角2°、連續測量10次（最大值-最小值）、NORMAL SPEED 模式
(*5) : 和PC的通信時間除外
測定直徑 (mm φ)
|
測定角
|
測定距離 (*1)
|
||||
|
350mm
|
500mm
|
800mm
|
1000mm
|
2000mm
|
|
| 2° | 10 | 15.1 | 25.4 | 32.2 | 66.4 |
| 1° | 4.99 | 7.55 | 12.7 | 16.1 | 33.2 |
| 0.2° | 1 | 1.51 | 2.54 | 3.22 | 6.64 |
| 0.1° | 0.5 | 0.76 | 1.27 | 1.61 | 3.32 |
